Produktbeschreibung der SiBo Sicherungsbox (12V Stromverteiler)
Die SiBo Sicherungsbox ist eine innovative 6-fach Stromverteilungslösung, die speziell für den Einsatz in Fahrzeugen entwickelt wurde. Mit einer Absicherung von 5 A pro Ausgang bei 12 V bietet sie eine zuverlässige und sichere Möglichkeit, mehrere elektrische Verbraucher in Automobilen zu versorgen. Die Ausgänge werden aktiviert, wenn entweder der Eingang „Klemme 15“ oder das Signal „externe Speisespannung“ (V-Extern) anliegt. Bei Zündung „ein“ (Kl. 15 aktiv) schalten alle Ausgänge durch. Rote LEDs signalisieren, wenn die Lastgrenze erreicht ist. Bei Überstrom deaktiviert sich der jeweilige Ausgang automatisch, die zugehörige LED bleibt an. Ein abgeschalteter Ausgang aktiviert sich automatisch wieder, sobald die Überlastbedingung nicht mehr anliegt.- Stromaufnahme im Ruhezustand: 30 mA
- Mit Relais: max. 100 mA (keine Last an Ausgängen)
- Im ausgeschalteten Zustand: < 1 mA

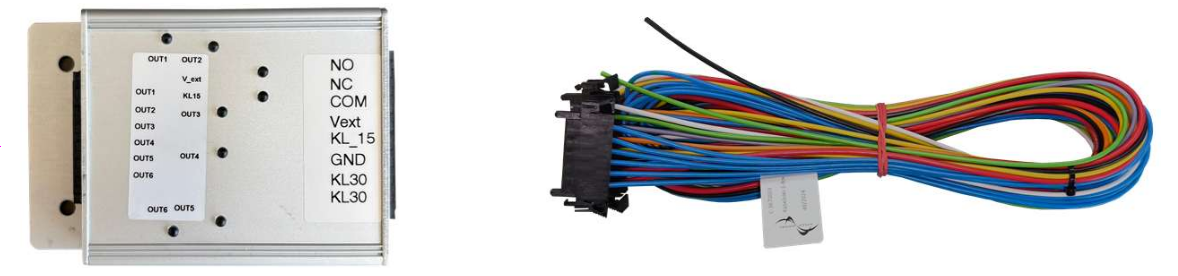

Lieferumfang der Sicherungsbox
- 1x SiBo Sicherungsbox 6x 5A (Art.-Nr. 3670003)
- 1x Kabelsatz SiBo 6x 5A (Art.-Nr. C-3670003)
- 1x Set als Bundle (Art.-Nr. B-3670003)
Pinbelegung der 12V Sicherungsbox
6-poliger IMS-Stecker (Ausgänge)
| Pin | Funktion | Kabelfarbe | Bemerkung |
|---|---|---|---|
| 1–6 | Ausgang (+12V), max. 5A | blau | – |
8-poliger IMS-Stecker (Eingänge & Relais)
| Pin | Funktion | Kabelfarbe | Bemerkung |
|---|---|---|---|
| 1 | +12V Versorgung für Ausgänge | rot | Absicherung mit max. 20A |
| 2 | +12V Versorgung für Ausgänge | rot | Absicherung mit max. 20A |
| 3 | Masse (GND) | schwarz | – |
| 4 | Zündungseingang | gelb | aktiviert die Ausgänge |
| 5 | V_Extern | orange | Aktiviert die Ausgange und internes Relais zieht an und öffnet den Relaiskontakt zwischen Pin 6 und 7 |
| 6 | Relais Kontakt (COM) | grau | – |
| 7 | Öffner Kontakt 5A (NC) | grün | – |
| 8 | Schließer Kontakt 5A (NO) | weiß | – |
Einsatzmöglichkeiten im Automotiven Bereich
1. Beleuchtungssysteme
Die SiBo Sicherungsbox eignet sich hervorragend zur Stromversorgung von zusätzlichen Beleuchtungssystemen, wie LED-Scheinwerfern, Innenbeleuchtung oder Unterbodenlichtern. Sie ermöglicht eine einfache Installation, wenn mehrere Stromkreise getrennt voneinander abgesichert werden sollen, und sorgt für eine gleichmäßige Stromverteilung.2. Zubehör und Zusatzgeräte
Ob Kühlboxen, Ladegeräte oder Funkgeräte – die SiBo Sicherungsbox ermöglicht es, verschiedene Zubehörteile sicher und effizient zu betreiben, ohne dass zusätzliche Sicherungen erforderlich sind.Vergleich: SiBo Sicherungsbox vs. herkömmliche Sicherung
| Merkmal | SiBo Sicherungsbox | Herkömmliche Sicherung |
|---|---|---|
| Flexibilität bei der Stromverteilung | Bietet bis zu sechs einzeln abgesicherte Ausgänge | Erfordert je einen Sicherungshalter pro Stromkreis |
| Einfache Handhabung und Installation | Unkomplizierte Installation mit Ansteuerung durch Zündung oder externe Speisespannung | Installation aufwändig, um Einschaltbedingungen umzusetzen |
| Überlastschutz und Signalisation | Integrierte LEDs signalisieren Überlast, automatisches Rücksetzen | Sicherung kann durchbrennen, keine optische Rückmeldung |
| Schnelle Rücksetzung | Automatischer Reset, sobald Überlastzustand entfernt ist | Manuelles Ersetzen der durchgebrannten Sicherung |
